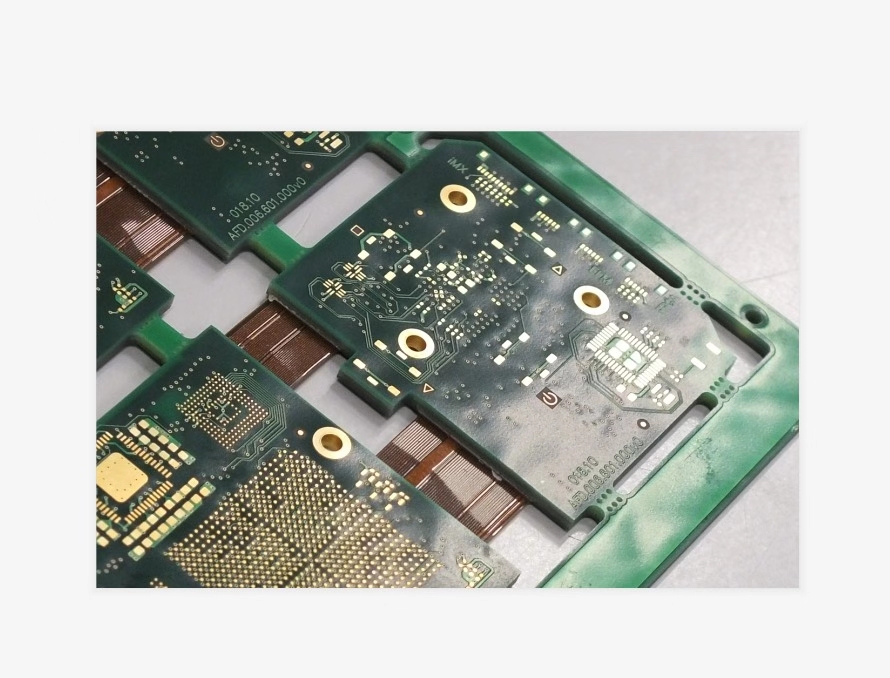

軟硬結合板漲縮是什么原因造成的？?該如何改善
作者： fpc廠家發表時間：2020-10-27 21:30:55瀏覽量：3681【小中大】
深圳市叁鼎科技有限公司多年專注多層fpc,多層軟硬結合板（FPCB）,阻抗和高頻控制高精密埋盲孔（HDI）,及SMT組裝的深圳fpc廠家,提供FPC加急打樣24小時出貨和FPC加急打樣48小時出貨,批量生產,品質保障,交貨準時
文本標簽：FPC-fpc軟板廠家-柔性線路板廠家-深圳FPC軟板廠-線路板廠加急打樣批量廠家
【fpc廠家】漲縮產生的根源由材料的特性所決定，要解決軟硬結合板漲縮的問題，必須先對撓性板的材料聚酰亞胺 （Polyimide）做個介紹：
（1）聚酰亞胺具有優良的散熱性能，可承受無鉛焊接高溫處理時的熱沖擊； （2）對于需要更強調訊號完整性的小型裝置，大部份設備制造商都趨向于使用撓性電路； （3）聚酰亞胺具有較高的玻璃轉移溫度與高熔點的特性，一般情況下要在350 ℃以上進行加工； （4）在有機溶解方面，聚酰亞胺不溶解于一般的有機溶劑。撓性板材料的漲縮主要跟基體材料PI和膠有關系，也就是與PI的亞胺化有很大關系，亞胺化程度越高，漲縮 的可控性就越強。按照正常的生產規律，撓性板在開料后，在圖形線路形成，以及軟硬結合壓合的過程中均會 產生不同程度的漲縮，在圖形線路蝕刻后，線路的密集程度與走向，會導致整個板面應力重新取向，最終導致 板面出現一般規律性的漲縮變化；在軟硬結合壓合的過程中，由于表面覆蓋膜與基體材料PI的漲縮系數不一致， 也會在一定范圍內產生一定程度的漲縮。從本質原因上說，任何材料的漲縮都是受溫度的影響所導致的，在PCB冗長的制作過程中，材料經過諸多 熱濕制程后，漲縮值都會有不同程度的細微變化，但就長期的實際生產經驗來看，變化還是有規律的。
